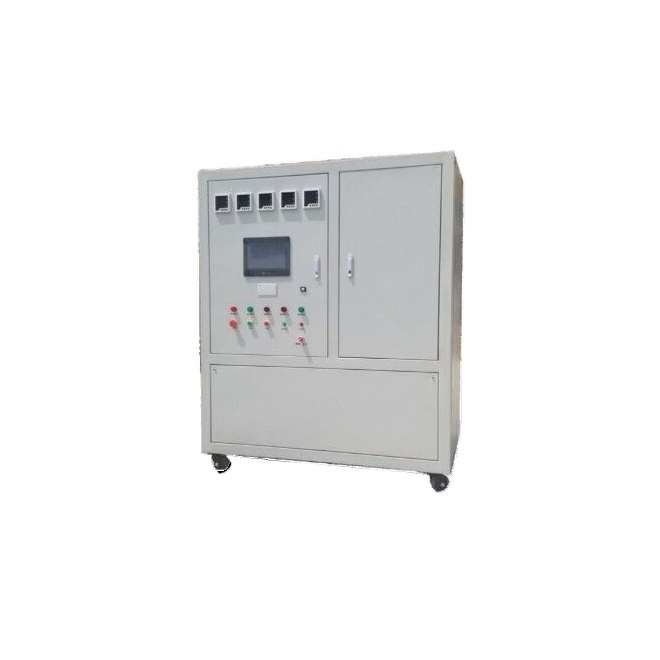

SDL系列三相大电流发生器
SDL系列三相大电流发生器
功能特点
●主要用于热继电器，电动机保护器，接触器，断路器，空气开关，开关柜，保护屏校验。适用于短时或断续工作，它是断路器、铜铝电镀，线夹等电器产品载流能力，温升试验及互感器变流比试验的电流源
●采用美观大方的PVC面板
●直接显示一次电流，便于试验观察及记录
●测量精度高 0.2级
●功率大、体积小、带负载能力强
●体积小、重量轻，体积只有同类产品的30%~70%，携带十分方便。
技术特征
●输入电压：AC 380/220V 50HZ 三相三线或三相四线 （按客户要求）
●功 率：1KVA-500KVA
●输出电流：AC0-50000A（3-30V）无级可调、面板带数显电流表
●输出电压：可选项
●测量精度：精度高于0.5级.电流电压表显示为真有效数值，精度高、温度度到
●输出电流方式：真有效值连续可调
●可选配带有三相通调或带有三相电压输出，温度检测，时间控制，时间检测等功能。
产品选型
型号 | 额定容量（KVA） | 升流额定输入 | 升流器额定输出 | 阻抗 电压 % | 载电流% | 结构形式 （可按要求） | |||
调压器 | 升流器 | 电流（A） | 电压（V） | 电流（A） | 电压（V） | ||||
SDL-100 | 1 | 1 | 3 | 220 | 100 | 4 | >8 | >6 | 整体 |
SDL-200 | 1.5 | 1.5 | 6.8 | 220 | 200 | 4 | >8 | >6 | 整体 |
SDL-500 | 3 | 3 | 13.6 | 220 | 500 | 4 | >8 | >6 | 整体 |
SDL-1000 | 5 | 5 | 27.30 | 220 | 1000 | 4 | >8 | >6 | 整体 |
SDL-2000 | 10 | 10 | 30 | 380 | 2000 | 4 | >8 | >6 | 整体 |
SDL-3000 | 15 | 15 | 48 | 380 | 3000 | 4 | >8 | >6 | 分体 |
SDL-4000 | 20 | 20 | 63 | 380 | 4000 | 4 | >8 | >6 | 分体 |
SDL-5000 | 25 | 25 | 79 | 380 | 5000 | 4 | >8 | >6 | 分体 |
SDL-6000 | 30 | 30 | 98 | 380 | 6000 | 4 | >8 | >6 | 分体 |
SDL-8000 | 35 | 35 | 110 | 380 | 8000 | 4 | >8 | >6 | 分体 |
SDL-8000 | 40 | 40 | 126 | 380 | 8000 | 4 | >8 | >6 | 分体 |
SDL-9000 | 45 | 45 | 142 | 380 | 9000 | 4 | >8 | >6 | 分体 |
SDL-10000 | 50 | 50 | 158 | 380 | 10000 | 4 | >8 | >6 | 分体 |
